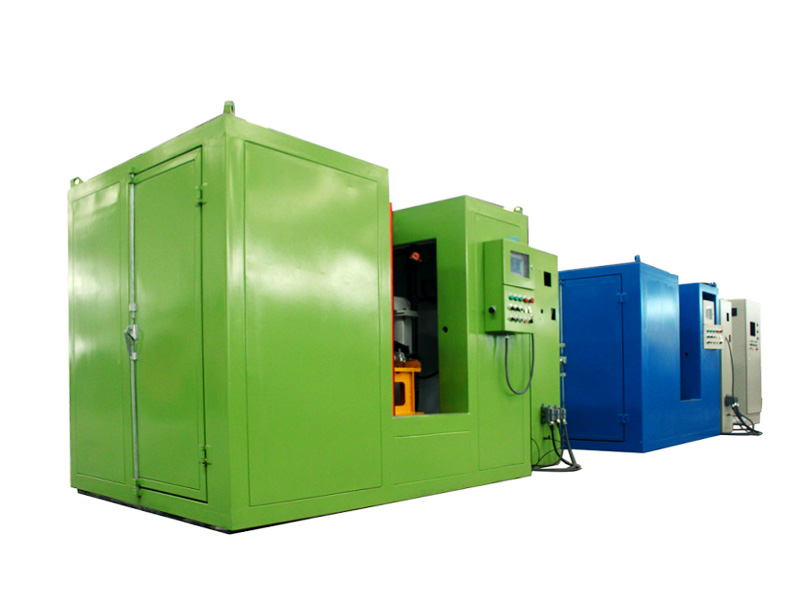

去芯機
SYL817系列去芯機是一種結構先進、生產高效的有色金屬砂芯清除設備，落砂效率達99%以上。主要用于鋁合金發動機缸體、缸蓋、岐管及一些復雜鑄件砂芯的清除工作。主要結構根據鑄件去芯的工藝要求，同時參考國內外有關設備的優點，使其振、擺充分發揮其有效性，使其受力點、緩沖點科學合理，并具有足夠的強度與剛性。
一、性能特點：
1、機器為集成式設計，占地面積小，造型美觀。
2、隔音室特殊設計，100毫米厚，外層鋼板，中間夾隔音材料，內層吸音板
能有效降低錘擊產生的噪音，保護環境。
3、正面設有L型自動開關門，可人工手動上下件，也用機械手自動上下件。門上有觀察窗，可隨時觀察內部的工況。
4、具有后雙扇門和側門，便于清理內室和維護維修。所有門具有安全連鎖裝置，所有門必須安全關閉到位才能啟動工作。
5、氣錘由特殊的脈沖潤滑油泵供油，使得氣錘在高頻工作時能得到有效的潤滑，潤滑的頻率和時間可在界面上設置，非常方便。
6、鑄件置放位有紅外探頭檢測，無鑄件有效夾緊時，系統不能啟動工作，使得工作更安全，更可靠。
7、系統壓力、氣錘工作壓力、夾持器工作壓力以及安全門工作壓力都可手動調節，在柜體外有壓力表分別顯示，根據工藝需求設定到最佳值。其中系統壓力和皮囊夾緊壓力有壓力傳感器監測，超出規定范圍系統不能工作，可保證系統在有效壓力下安全工作。
8、操作盒和人機界面位于L型門的右側，易于觀察和操作。操作啟動為雙手按鈕，防止人為誤操作。
9、設置人機界面，其可變參變量在界面上即可顯示觀察，又可進行設置調整，易于操作。
10、人機界面可存儲多種工藝程序，供不同的零件選擇調用。
11、電氣柜柜體、操作臺、分線盒等要加強密封，能防止模具噴沙時沙塵的侵入。
二、去芯機的主要技術參數：
|
名 稱 |
單位 |
技 術 參 數 |
|
錘擊頻率（0.6Mpa） |
Hz |
20 |
|
振動頻率 |
Hz |
MAX.24 |
|
最大毛胚尺寸（長*寬*高） |
mm |
600*350*300 |
|
鑄件最大有效重量（含砂芯） |
kg |
50 |
|
總功率 |
kw |
≤10 |
|
壓縮空氣消耗量（0.6Mpa） |
L/m |
375*2=750 |
|
壓縮空氣壓力 |
MPa |
MIN.0.6 |
|
壓縮空氣進口尺寸 |
英寸 |
3/4”（主管路最小1”） |
|
機器總重量 |
kg |
3800 |
|
機器外形尺寸 |
mm |
2500*1800*1900 |
